A 500kVA torr transformatorhar blivit en av de mest använda kraftdistributionslösningarna över kommersiella byggnader, industrianläggningar, system för förnybar energi, vårdinstitutioner och datacenter. Till skillnad från oljefyllda transformatorer erbjuder torra transformatorer ökad säkerhet, lägre underhållskrav och miljövänlig drift.
Den här omfattande guiden utforskar allt köpare behöver veta om 500kVA torra transformatorer, inklusive arbetsprinciper, tekniska specifikationer, fördelar, installationsöverväganden, industritillämpningar, underhållspraxis och inköpsrekommendationer. Oavsett om du planerar ett nytt elprojekt eller uppgraderar ett befintligt system, hjälper den här artikeln dig att fatta välgrundade beslut.
Vad är en 500kVA torr transformator?

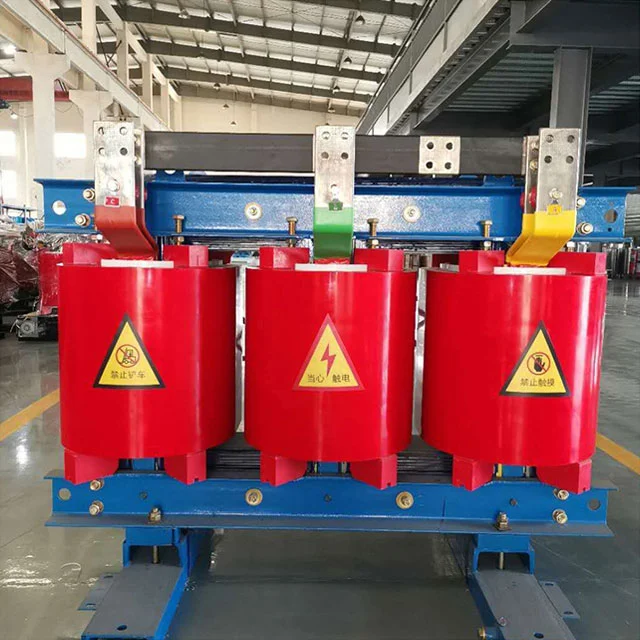

En 500kVA torr transformator är en elektrisk transformator med medelhög kapacitet utformad för att överföra elektrisk energi mellan kretsar genom elektromagnetisk induktion utan att använda isolerande olja som kylmedium.
Istället för olja använder torra transformatorer luftcirkulation och specialiserade isoleringssystem för att avleda värme som genereras under drift. Lindningarna är vanligtvis isolerade med högkvalitativt epoxiharts eller vakuumtryckimpregnerade material.
500kVA-klassificeringen indikerar att transformatorn kan hantera upp till 500 kilovolt-ampere av skenbar effekt, vilket gör den lämplig för medelstora industriella och kommersiella anläggningar.
| Parameter |
Typiskt värde |
| Kapacitet |
500kVA |
| Frekvens |
50Hz / 60Hz |
| Kylningsmetod |
AN / AF |
| Isoleringsklass |
F/H |
| Skyddsnivå |
IP20-IP54 |
Hur fungerar en 500kVA torr transformator?
Funktionsprincipen är baserad på elektromagnetisk induktion. Elektrisk energi kommer in i primärlindningen och skapar ett magnetiskt flöde i transformatorns kärna. Detta magnetfält inducerar spänning i sekundärlindningen, vilket möjliggör kraftöverföring vid olika spänningsnivåer.
Transformatorns kärna tillverkas vanligtvis med högkvalitativa silikonstållamineringar för att minimera energiförluster och maximera effektiviteten.
Transformatorer av torr typ är beroende av naturliga eller forcerade luftkylningssystem. Värme som genereras av lindningarna avleds direkt till den omgivande miljön, vilket eliminerar behovet av oljetankar och tillhörande underhåll.
Typiska tekniska specifikationer
Specifikationerna varierar beroende på projektkrav, lokala standarder och installationsmiljöer.
| Särdrag |
Typisk specifikation |
| Primär spänning |
11kV / 10kV / 13,8kV |
| Sekundär spänning |
400V / 415V / 480V |
| Effektivitet |
Över 98 % |
| Temperaturökning |
80K-100K |
| Bullernivå |
Design med låg ljudnivå |
Stora fördelar med torrtypstransformatorer
Förbättrad säkerhet
En av de viktigaste fördelarna är brandsäkerheten. Eftersom ingen olja används finns det praktiskt taget ingen risk för oljeläckage, förbränning eller miljöförorening.
Minimalt underhåll
- Ingen oljetestning krävs
- Inga kostnader för oljebyte
- Minskade underhållsscheman
- Lägre driftskostnader
Miljövänlig
Torra transformatorer eliminerar möjligheten för jord- eller grundvattenförorening orsakad av isolerande oljeläckor.
Kompakt installation
Många anläggningar föredrar torra transformatorer eftersom de kan installeras närmare lastcentra, vilket minskar kabelkostnaderna och överföringsförlusterna.
Utmärkt fuktbeständighet
Moderna gjuthartsteknologier ger starkt motstånd mot fukt, damm och industriella föroreningar.
Vanliga industriapplikationer
Mångsidigheten hos torra transformatorer på 500 kVA tillåter användning inom många sektorer.
| Industri |
Ansökan |
| Kommersiella byggnader |
Kraftdistributionssystem |
| Tillverkningsanläggningar |
Leverans av produktionsutrustning |
| Sjukhus |
Kritiskt kraftstöd |
| Datacenter |
Pålitlig energidistribution |
| Förnybar energi |
Sol- och vindintegration |
| Flygplatser |
Infrastruktur kraftsystem |
Torr transformator vs oljefylld transformator
| Faktor |
Torr transformator |
Oljefylld transformator |
| Brandrisk |
Mycket låg |
Högre |
| Underhåll |
Låg |
Måttlig |
| Miljöpåverkan |
Excellent |
Potentiell läckagerisk |
| Installation inomhus |
Idealisk |
Begränsad |
| Initial kostnad |
Högre |
Lägre |
Även om det ursprungliga inköpspriset kan vara högre gör de långsiktiga driftsbesparingarna ofta torra transformatorer till en kostnadseffektiv investering.
Hur man väljer rätt 500kVA torr transformator
Att välja rätt transformator kräver utvärdering av flera tekniska och operativa faktorer.
- Krav på in- och utspänning
- Lastprofil och framtida expansionsplaner
- Omgivningstemperaturförhållanden
- Installationsplats
- Erforderlig skyddsnivå
- Harmoniska distorsionsnivåer
- Energieffektivitetsmål
- Lokala elföreskrifter
Att arbeta med erfarna tillverkare hjälper till att säkerställa korrekt anpassning och överensstämmelse med projektspecifikationer.
Installation bästa praxis
Korrekt installation påverkar avsevärt transformatorns tillförlitlighet och livslängd.
- Säkerställ tillräckligt med ventilationsutrymme
- Behåll tillverkarens rekommenderade utrymmen
- Installera system för temperaturövervakning
- Ge effektiv jordning
- Skydda mot överdriven dammansamling
- Kontrollera de elektriska anslutningarna innan strömförsörjning
Regelbundna idrifttagningstester bör utföras för att validera driftberedskap.
Underhålls- och inspektionsguide
Även om torra transformatorer kräver mindre underhåll än oljefyllda enheter, är rutininspektioner fortfarande viktiga.
Månatlig inspektion
- Visuell tillståndsbedömning
- Kontrollera ventilationsvägarna
- Övervaka driftstemperaturen
- Inspektera elektriska anslutningar
Årlig besiktning
- Värmebildanalys
- Test av isolationsresistans
- Rengöring av inre komponenter
- Momentverifiering av terminaler
Förebyggande underhåll kan avsevärt minska oväntade stillestånd och förlänga livslängden.
Kostnadsfaktorer och ROI-analys
Flera faktorer påverkar transformatorprissättningen:
- Kärnmaterialkvalitet
- Koppar eller aluminiumlindningar
- Isoleringsteknik
- Effektivitetsbetyg
- Krav på skyddskåpa
- Anpassningsnivå
- Certifieringsstandarder
Även om initiala kostnader varierar, ger energieffektivitetsförbättringar och minskade underhållskostnader ofta attraktiva långsiktiga avkastningar.
Framtida trender inom transformatorteknik
Transformatorindustrin fortsätter att utvecklas tillsammans med utveckling av smarta nät och expansion av förnybar energi.
- Digital övervakningsintegration
- IoT-aktiverad diagnostik
- Tillståndsövervakning på distans
- Högre effektivitet magnetiska material
- Avancerade värmeledningssystem
- Smarta plattformar för förutsägande underhåll
Dessa innovationer hjälper operatörer att uppnå större tillförlitlighet, förbättrad effektivitet och lägre livscykelkostnader.
Vanliga frågor
F1: Vad är den förväntade livslängden för en 500kVA torr transformator?
En korrekt underhållen torr transformator kan fungera tillförlitligt i 25 till 35 år eller längre under normala förhållanden.
F2: Kan en 500kVA torr transformator installeras inomhus?
Ja. Torra transformatorer är speciellt designade för inomhusinstallationer där säkerhet och miljöskydd är prioriterade.
F3: Är en torr transformator lämplig för projekt för förnybar energi?
Absolut. Många sol- och vindenergianläggningar använder transformatorer av torr typ på grund av deras säkerhet, effektivitet och låga underhållskrav.
F4: Hur ofta ska underhåll utföras?
Rutinmässiga visuella inspektioner bör ske varje månad, medan omfattande tester vanligtvis rekommenderas årligen.
F5: Vilka är de största fördelarna jämfört med oljefyllda transformatorer?
Viktiga fördelar inkluderar förbättrad brandsäkerhet, minskat underhåll, miljövänlighet och enklare installation inomhus.
F6: Kan torra transformatorer hantera tuffa miljöer?
Moderna gjuthartsdesigner ger utmärkt motståndskraft mot fukt, damm och industriella föroreningar när de är korrekt specificerade.
Slutsats
En 500kVA torr transformator representerar en idealisk balans mellan säkerhet, effektivitet, tillförlitlighet och miljöansvar. När industrier i allt högre grad prioriterar driftkontinuitet och hållbar infrastruktur, fortsätter torra transformatorer att vinna popularitet inom kommersiella, industriella, hälsovårds- och förnybara energisektorer.
Genom att förstå tekniska specifikationer, installationskrav, underhållspraxis och applikationsscenarier kan beslutsfattare maximera värdet av sina transformatorinvesteringar samtidigt som de säkerställer en pålitlig kraftdistribution i många år framöver.
För organisationer som söker högkvalitativa transformatorlösningar,Shanghai Industrial Transformer Co., Ltd. tillhandahåller professionell teknisk support, skräddarsydd transformatortillverkning och pålitlig kraftdistributionsteknik skräddarsydd för olika industribehov.
Kontakta ossIdag för att diskutera dina projektkrav och upptäcka den mest lämpliga 500kVA torra transformatorlösningen för din anläggning.
