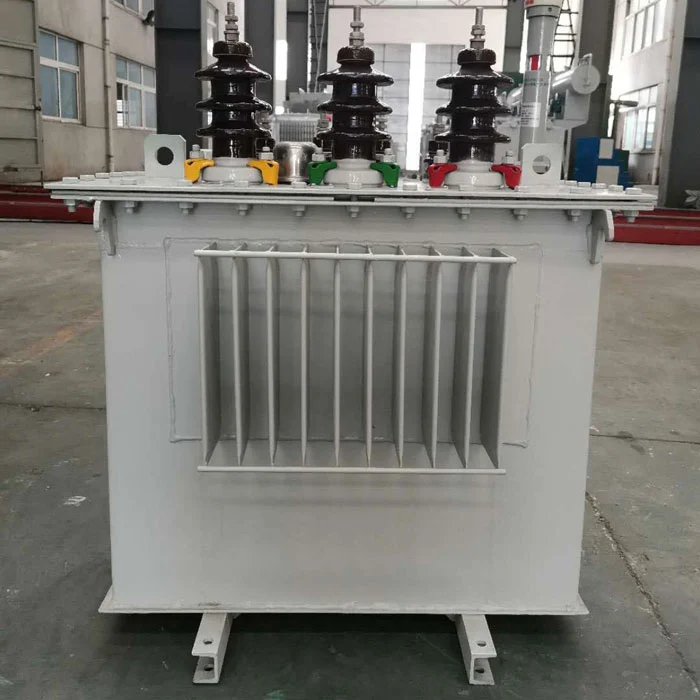

SGOB Effektiv värmeavledning 100 kVA distributionstransformator Kina leveransexport är konstruerad för stabil termisk kontroll under kontinuerlig belastning. Med optimerad oljecirkulationskylning och kärna av kiselstål med låg förlust säkerställer den effektiv värmehantering, minskat energislöseri och tillförlitlig drift för kommersiella och industriella kraftnät.
SGOBEffektiv värmeavledning 100 kVA distributionstransformator Exportören är konstruerad med ett praktiskt tänkesätt för fältdrift, som betonar temperaturbeteende, lastanpassningsförmåga och långcykelstabilitet snarare än laboratoriedata.
I många standarddistributionstransformatorer hanteras värmen huvudsakligen genom grundläggande oljekonvektion utan optimerade interna flödesvägar. Detta leder ofta till lokal temperaturhöjning under kontinuerlig belastning.
SGOB förbättrar detta genom att fokusera på värmevägsoptimering:
- Minskar stillastående oljezoner inuti tankstrukturen
- Förbättrar det riktade oljeflödet inuti lindningskanalerna
- Förbättrar värmeöverföringseffektiviteten från spole till olja
- Kontrollerar hotspotbildning under långvarig belastning
- Stabiliserar temperaturökningskurvan istället för kortsiktig toppkontroll
Jämfört med konventionella modeller är den viktigaste förbättringen inte "mer kylning", utan mer kontrollerad termisk distribution.
SGOB Effektiv värmeavledning 100 kVA distributionstransformator är designad baserat på verkliga installationsmiljöer som kommersiella byggnader, små fabriker och utomhustransformatorstationer.
Strukturella höjdpunkter:
- Förstärkt lindningsstöd för att minska deformation under termisk expansion
- Optimerat spolavstånd för att förbättra oljepenetrationen
- Mekaniskt låssystem för att minska vibrationsinducerad förskjutning
- Tankstruktur designad för konsekvent konvektionscirkulation
- Förbättrad tätningsstabilitet för att förhindra fuktrelaterad termisk åldring
Denna struktur är inriktad på långsiktig fälttillförlitlighet snarare än kortsiktig testprestanda.
Istället för att bara öka kylkapaciteten minskar SGOB värmen vid genereringskällan.
Tekniskt tillvägagångssätt:
- Högpermeabilitet kiselstål minskar magnetiseringsströmförlust
- Kopparlindningslayout minimerar motståndsuppvärmning
- Steg-lap kärnstruktur förbättrar flödesfördelningsbalansen
- Minskad harmonisk uppvärmning under varierande belastningsförhållanden
- Lägre virvelströmsförluster genom optimerad lamineringsbearbetning
Denna strategi för "reducera värmen först, sedan avleda" förbättrar effektiviteten mer effektivt än uppgraderingar som endast är avsedda för kylning.
Jämfört med torrtyp eller basventilerade transformatorer ger oljedoppning tydliga termiska fördelar:
SGOB oljesänkta systemfördelar:
– Olja fungerar både som isolering och värmeöverföringsmedium
- Snabbare värmespridning jämfört med luftkylningssystem
- Stabilare temperatur under toppbelastningscykler
- Bättre överbelastningstolerans vid kort tid hög efterfrågan
- Lägre risk för isoleringsbrott på grund av temperaturspikar
Detta gör den mer lämpad för instabila eller fluktuerande belastningsmiljöer.
Materialteknik spelar en nyckelroll i värmeavledningsprestanda:
- Kärnmaterial: kornorienterat silikonstål med låg förlust
- Ledare: syrefri koppar med stabil resistivitet under värme
- Isolering: olje-papper kompositsystem med termisk uthållighet
- Tätning: anti-aging gummi för att bibehålla inre tryckstabilitet
- Konstruktionsstål: förstärkt tankkropp för värme- och tryckbalans
Allt material verifieras genom inkommande inspektion i linje med ISO9001 systemkontroll.
| Modell | Kapacitet (kVA) | HV (kV) | LV (kV) | Obelastningsförlust (kW) | Impedans (%) | Vikt (kg) | Mått (mm) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBEffektiv värmeavledning 100 kVA distributionstransformatorär lämplig för användare som kräver stabil drift under långa timmar med minimala temperaturfluktuationer.
Typiska applikationsmiljöer:
- Detaljhandel och kommersiella eldistributionssystem
- Små tillverknings- och bearbetningsverkstäder
- Transformatorstationer för stadsbostäder
- Lätta industriella automationsanläggningar
- Infrastruktur hjälpkraftsystem
- Blandade miljöer med frekvent belastningsvariation
Dess termiska stabilitetsdesign är särskilt fördelaktig i miljöer med hög omgivningstemperatur eller begränsad ventilation.
De flesta konventionella transformatorer förlitar sig huvudsakligen på passiv oljecirkulation utan optimerad intern flödesarkitektur, vilket kan skapa ojämn temperaturfördelning.
SGOB förbättrar detta genom att fokusera på tre verkliga operativa luckor:
- Ojämn värmefördelning inuti slingrande strukturer
- Långsam värmeöverföring under kontinuerlig hög belastning
- Otillräcklig termisk stabilitet under lastfluktuationer
100 kVA distributionstransformator löser dessa problem genom att omforma interna oljeflödesvägar och förstärka värmeöverföringskonsistensen, snarare än att bara öka materialtjockleken eller tankstorleken.
SGOB tillverkas av Shanghai Industry Transformers Co., Ltd., med integrerad produktionskapacitet:
- 40 000 m² modern produktionsbas
- CNC kiselstål skär- och staplingslinjer
- Automatiserade lindnings- och vakuumtorksystem
- Testlaboratorier för elektrisk prestanda
- Full överensstämmelse med standarderna IEC60076 och GB1094
Företaget fokuserar på stabil massproduktion för globala infrastrukturprojekt snarare än isolerade anpassade enheter.
Varje enhet på 100 kVA distributionstransformator genomgår flerstegsvalidering:
- Testning av temperaturstegring under full belastning
- Verifiering av oljecirkulationseffektivitet
- Isolationsstyrka och dielektrisk testning
- Kortslutningsmekanisk spänningsutvärdering
- Förlustmätning (no-load och last loss)
Detta säkerställer konsekvent termiskt beteende före leverans.
SGOBEffektiv värmeavledning 100 kVA distributionstransformatorär positionerad som en termisk stabilitetsoptimerad distributionslösning. Istället för att förlita sig på konventionella kylantaganden, förbättrar den intern värmeflödeskontroll, minskar förlustdriven uppvärmning och förbättrar temperaturens enhetlighet, vilket gör den lämplig för långsiktiga kommersiella och industriella kraftdistributionssystem som kräver stabil drift och minskat underhållsberoende.
