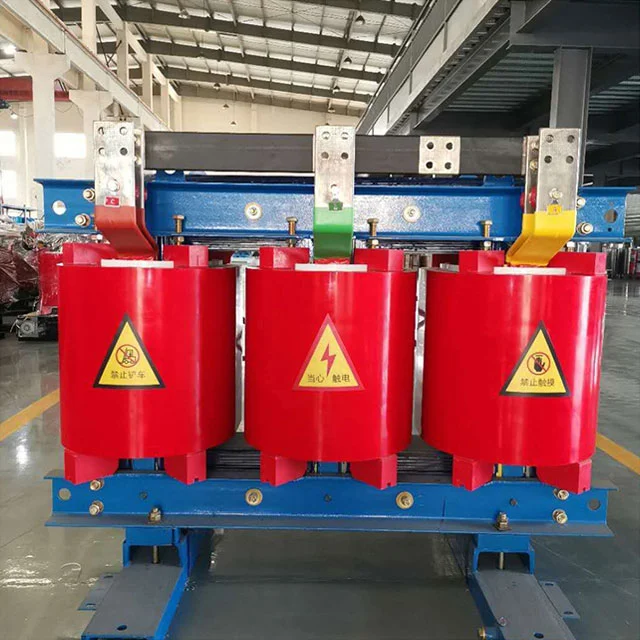

500kva torr transformator

SGOB 500kva torrtransformator är en högpresterande elektrisk enhet som är skräddarsydd för att möta de rigorösa kraven från moderna industriella, kommersiella och institutionella applikationer. Med en robust effekt på 500 kilovolt-ampere (kva), står denna transformator som ett bevis på avancerad teknik och innovation.

SGOB 500kva Dry Transformer är designad med energieffektivitet i åtanke och använder toppmoderna isoleringsmaterial av torrtyp. Detta eliminerar riskerna förknippade med oljeläckor, minskar underhållskraven och förbättrar miljömässig hållbarhet. Dess miljövänliga design är i linje med globala ansträngningar för att främja renare energilösningar och minimera koldioxidutsläpp.

Transformatorns kompakta fotavtryck och hållbara konstruktion gör den idealisk för installation i miljöer med begränsat utrymme. Dess robusta konstruktion säkerställer långsiktig tillförlitlighet och sömlös drift, även i krävande industriella miljöer. SGOB 500kva torrtransformator är konstruerad för att stödja betydande belastningar, vilket gör den till en perfekt passform för applikationer där höga effektkrav är konsekventa och kritiska.

Förutom sin robusta krafthanteringsförmåga har transformatorn imponerande energieffektivitet. Det minimerar energiförlusterna, maximerar kraftleveransen till lasten och minskar driftskostnaderna. Detta gör det till ett utmärkt val för företag som vill optimera sin energiförbrukning och minska sitt koldioxidavtryck.

SGOB 500kva torrtransformator är en pålitlig, effektiv och miljövänlig kraftlösning. Dess kompakta design, robusta konstruktion och avancerade isoleringsmaterial gör den till ett överlägset val för ett brett spektrum av applikationer, vilket säkerställer sömlös kraftfördelning och utmärkt drift.

PRODUKTFUNKTIONER

Epoxihartsgjuten 500kva torrtransformator producerad av Shanghai Industrial Transformer Co., Ltd. är utvecklad och designad i samarbete med Shenyang Transformer Research Institute genom att introducera avancerad utländsk teknologi. Produkttillförlitlighetsindexet har nått den internationella avancerade nivån.

SGOB 500kva Dry Transformator är säker, flamskyddad och brandsäker, föroreningsfri och kan installeras direkt i lastcentret. Den är underhållsfri, lätt att installera, har låg omfattande driftskostnad, låg förlust, bra fuktsäker prestanda, kan fungera normalt vid 100 % luftfuktighet och kan tas i drift utan förtorkning efter avstängning. Den har låg partiell urladdning, lågt ljud, stark värmeavledningsfunktion och kan arbeta med 150 % märklast under forcerad luftkylning.

SGOB 500kva Dry Transformer används nu i stor utsträckning i höghus, kommersiella centra, flygplatser, stationer, hamnar, tunnelbanor, fabriker, underjordiska distributionsstationer, offshore oljeborrplattformar, kraftverk och andra platser med tuffa miljöer och användningsförhållanden.

Huvudmaterial och funktioner

Spolen använder F-klass isolerad koppartråd som ledare och glasfiber och epoxiharts kompositmaterial som isolering. Dess expansionskoefficient är nära kopparledarens och har god slaghållfasthet, temperaturförändringsmotstånd och sprickmotstånd. Alla komponenter i glasfiber och epoxiharts är självsläckande och kommer inte att fortsätta brinna. Samtidigt gjuts högspänningsspolen med epoxiharts under 1 mbar vakuumtillstånd, och det finns inga bubblor inuti spolen, vilket säkerställer att den partiella urladdningen av spolen är liten. Samtidigt reduceras förlusten av transformatorn effektivt.

Transformatorns järnkärna är gjord av 30EH120-serien av högpermeabilitet kallvalsad kiselstål med ordnad kornorientering importerad från Nippon Steel, Japan, med 45° helfasade fogar och fyra nivåer steg-för-steg stapling. Ytan på järnkärnan är tätad med isolerande hartsfärg för att förhindra fukt och rost, och de två klämmorna och fästelementen har korrosionsskyddande lager. Hela järnkärnan antar en icke-staplad järnok och ståldragplåtstruktur, vilket effektivt minskar tomgångsförlust, tomgångsström och järnkärnans ljud.

För lågspännings- och högströmspolar är kortslutningsspänningen stor när kortslutning inträffar, och antalet lågspänningsvarv är litet. Ju större lågspänningsströmmen är, desto mer framträdande blir problemet med instabila amperevarv när trådlindningstypen används. Värmeavledningsproblemet måste också beaktas. Vid denna tidpunkt kan användningen av folielindning för lågspänning bättre lösa ovanstående problem. Först och främst har folieprodukter inte axiella varv och axiella lindningsspiralvinklar. Amperevarven för hög- och lågspänningslindningar är balanserade, och transformatorns axiella spänning är liten när kortslutning uppstår. För det andra, på grund av sin tunna isolering, kan flerskiktiga luftkanaler ställas in efter behag i processen, och värmeavledningsproblemet är också bättre löst. Den interna svetsningen av spolen antar xenonskyddssvetsning på den helautomatiska folielindningsmaskinen, som har hög precision, låg svetsmotstånd och ingen extern svetsprocess. DMD-isolering används mellan lindningsskikten och ändarna tätas och härdas med harts efter lindningen.

Den toppblåsande kylfläkten med tvärflöde antas, som har egenskaperna för lågt ljud, högt vindtryck, vackert utseende, etc., och förbättrar transformatorns överbelastningskapacitet. Temperaturkontrollen antar en intelligent temperaturregulator för att förbättra säkerheten och tillförlitligheten för transformatordriften.

PRODUKTBESKRIVNING

Epoxihartsisolerad torrtypstransformator är mycket säker produkt. Den kan installeras direkt i lastcentret. Den fungerar bra i miljön med 100 % fuktighet utan förtorkning. Det har använts i stor utsträckning inom konstruktionsområdet, kommersiellt centrum, flygplats, station, hamn, tunnelbana, fabrik, underjordisk kraftdistributionsstation, offshore oljeborrplattform, kraftverk etc.

PRODUKTFUNKTIONER

● Brandsäker

● Fuktbeständighet

● Enkelt underhåll och installation

● Fungerar bra under tuffa miljöförhållanden

● Icke-förorenande produkt

● Låg förlust under den omfattande driften

PARAMETRAR

FÖRETAGSPROFIL

Shanghai Industry Transformers Co., Ltd (SGOB) är en komplett leverantör av elektrisk distributionsutrustning. Våra produkter inkluderar:

● Oljenedsänkta transformatorer

● 35KV oljesänkta transformatorer

● Expoxihartsisolering torr-typ krafttransformatorer

● Distributionstransformatorer av amorfa legeringar

● Solcellstransformatorer

● Vindkraftstransformatorer

● Transformatorer för transformatorstationer i boxstil

Vårt företag grundades 2007 och har idag en 40 000 kvm verkstad och mer än 200 anställda. Våra produkter används i stor utsträckning inom ett brett spektrum av industrier som kraftproduktion och distribution, kolproduktion, metallurgi, olja och gas, kemikalier, byggverksamhet, hamnar, flygplatser, järnvägar och kommunal infrastruktur.

Vi tillverkar även relaterad utrustning såsom elskåp och kapslingar, ställverksboxar. För närvarande utökar vi vårt produktsortiment till andra kraftrelaterade områden som krympkopplingar, elkablar och tillhörande mekanisk utrustning etc. Vårt mål är att bygga en one-stop plattform för leverans av elektrisk utrustning och delar för vår globala kundbas.

Vi litar på vårt strikta kvalitetskontrollsystem för att leverera produkter av högsta kvalitet. Av våra 200 anställda är 46 ingenjörer. Vårt kvalitetssystem innehåller kvalifikationer för:

● Kinas nationella Transformers Quality Supervision Center

● ISO-9001:2008 Kvalitetsledningssystem

● ISO-14001:2004 Miljöledningssystem

● OHSMS18000 Health and Safety System

Våra patent:

Våra produktions- och kvalitetstestningsmöjligheter inkluderar:

● Automatisk folielindning

● Digital silikon stålplåt och slitsning

● Helautomatisk vakuumtorkugn och lacklinje

● HAEFLY partiell urladdning testare

● HAEFLY effektanalysator

● HAEFLY harmonisk analysator

Resultatet är en överlägsen produkt av hög effektivitet, lägre effektförlust och lågt brus för att maximera din infrastrukturinvestering.
