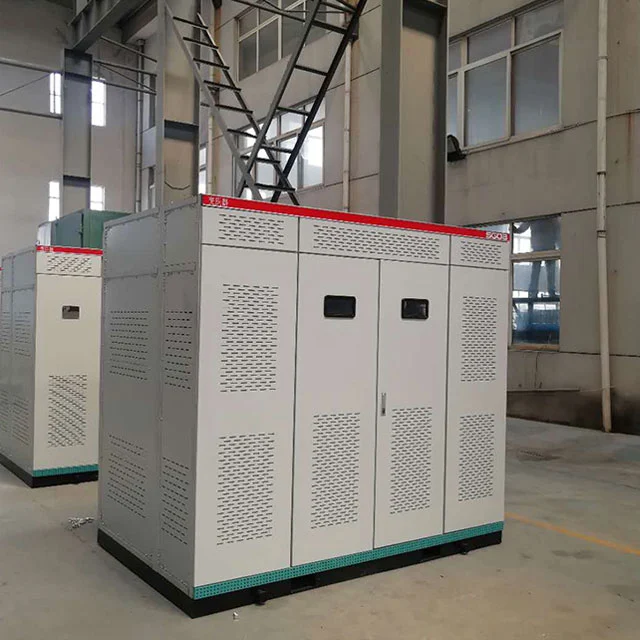

50kva Dry Transformer

Transformatorns torra konstruktion är en nyckelfunktion, som använder högkvalitativa, flamskyddade material för att kapsla in kärnan och lindningarna. Detta eliminerar behovet av isoleringsolja, vilket gör transformatorn säkrare att använda och lättare att underhålla. Den torra designen minskar också risken för oljeläckor och bränder, vilket ökar den övergripande säkerheten och tillförlitligheten.

Effektivitet är ett annat kännetecken för SGOB 50kva Dry Transformer. Den är utformad för att minimera energiförluster under kraftöverföring, vilket säkerställer att den fungerar på optimala nivåer. Detta bidrar till kostnadsbesparingar på elräkningen och minskar slutanvändarens miljöavtryck.

Designmässigt är transformatorn kompakt och elegant, tar minimalt med utrymme samtidigt som den underlättar transport och installation. Detta gör den idealisk för installationer i trånga utrymmen, vilket minskar totala installationskostnader och tid.

SGOB 50kva Dry Transformator har också avancerade skyddssystem, inklusive överströms-, överspännings- och temperaturreläer. Dessa funktioner ger ett omfattande skydd mot fel och anomalier, säkerställer säkerheten för personal och utrustning och förhindrar potentiella stillestånd och skador.

Transformatorn är byggd med högkvalitativa material och precisionsteknik, vilket gör den hållbar och pålitlig i de tuffaste miljöerna. Dess robusta konstruktion säkerställer långtidsprestanda och minimerar behovet av underhåll och reparationer.

Dessutom erbjuder SGOB 50kva torrtransformator anpassningsbara alternativ för att möta specifika strömkrav och applikationsbehov. Detta inkluderar olika spänningsnivåer, in- och utgångsanslutningar och monteringskonfigurationer, vilket säkerställer sömlös integrering i slutanvändarens befintliga elektriska infrastruktur.

PRODUKTFUNKTIONER

Epoxihartsgjuten 50kva torrtransformator producerad av Shanghai Industrial Transformer Co., Ltd. är utvecklad och designad i samarbete med Shenyang Transformer Research Institute genom att introducera avancerad utländsk teknologi. Produkttillförlitlighetsindexet har nått den internationella avancerade nivån.

SGOB 50kva Dry Transformer är säker, flamskyddad och brandsäker, föroreningsfri och kan installeras direkt i lastcentret. Den är underhållsfri, lätt att installera, har låg omfattande driftskostnad, låg förlust, bra fuktsäker prestanda, kan fungera normalt vid 100 % luftfuktighet och kan tas i drift utan förtorkning efter avstängning. Den har låg partiell urladdning, lågt ljud, stark värmeavledningsfunktion och kan arbeta med 150 % märklast under forcerad luftkylning.

SGOB 50kva Dry Transformer används nu flitigt i höghus, kommersiella centra, flygplatser, stationer, hamnar, tunnelbanor, fabriker, underjordiska distributionsstationer, offshore oljeborrplattformar, kraftverk och andra platser med tuffa miljöer och användningsförhållanden.

Huvudmaterial och funktioner

Spolen använder F-klass isolerad koppartråd som ledare och glasfiber och epoxiharts kompositmaterial som isolering. Dess expansionskoefficient är nära kopparledarens och har god slaghållfasthet, temperaturförändringsmotstånd och sprickmotstånd. Alla komponenter i glasfiber och epoxiharts är självsläckande och kommer inte att fortsätta brinna. Samtidigt gjuts högspänningsspolen med epoxiharts under 1 mbar vakuumtillstånd, och det finns inga bubblor inuti spolen, vilket säkerställer att den partiella urladdningen av spolen är liten. Samtidigt reduceras förlusten av transformatorn effektivt.

The iron core of the transformer is made of 30EH120 series of high-permeability cold-rolled silicon steel sheets with orderly grain orientation imported from Nippon Steel, Japan, with 45° full-bevel joints and four-level step-by-step stacking. The surface of the iron core is sealed with insulating resin paint to prevent moisture and rust, and the two clamps and fasteners have anti-corrosion protective layers. The entire iron core adopts a non-stacked iron yoke and steel pull plate structure, which effectively reduces no-load loss, no-load current and iron core noise.

För lågspännings- och högströmspolar är kortslutningsspänningen stor när kortslutning inträffar, och antalet lågspänningsvarv är litet. Ju större lågspänningsströmmen är, desto mer framträdande blir problemet med instabila amperevarv när trådlindningstypen används. Värmeavledningsproblemet måste också beaktas. Vid denna tidpunkt kan användningen av folielindning för lågspänning bättre lösa ovanstående problem. Först och främst har folieprodukter inte axiella varv och axiella lindningsspiralvinklar. Amperevarven för hög- och lågspänningslindningar är balanserade, och transformatorns axiella spänning är liten när kortslutning uppstår. För det andra, på grund av sin tunna isolering, kan flerskiktiga luftkanaler ställas in efter behag i processen, och värmeavledningsproblemet är också bättre löst. Den interna svetsningen av spolen antar xenonskyddssvetsning på den helautomatiska folielindningsmaskinen, som har hög precision, låg svetsmotstånd och ingen extern svetsprocess. DMD-isolering används mellan lindningsskikten och ändarna tätas och härdas med harts efter lindningen.

Den toppblåsande kylfläkten med tvärflöde antas, som har egenskaperna för lågt ljud, högt vindtryck, vackert utseende, etc., och förbättrar transformatorns överbelastningskapacitet. Temperaturkontrollen antar en intelligent temperaturregulator för att förbättra säkerheten och tillförlitligheten för transformatordriften.

PRODUKTBESKRIVNING

Epoxihartsisolerad torrtypstransformator är mycket säker produkt. Den kan installeras direkt i lastcentret. Den fungerar bra i miljön med 100 % fuktighet utan förtorkning. Det har använts i stor utsträckning inom konstruktionsområdet, kommersiellt centrum, flygplats, station, hamn, tunnelbana, fabrik, underjordisk kraftdistributionsstation, offshore oljeborrplattform, kraftverk etc.

PRODUKTFUNKTIONER

● Brandsäker

● Fuktbeständighet

● Enkelt underhåll och installation

● Fungerar bra under tuffa miljöförhållanden

● Icke-förorenande produkt

● Låg förlust under den omfattande driften

PARAMETRAR

FÖRETAGSPROFIL

Shanghai Industry Transformers Co., Ltd (SGOB) is a full-range supplier of electrical distribution equipment. Our products include:

● Oljenedsänkta transformatorer

● 35KV oil-immersed transformers

● Expoxihartsisolering torr-typ krafttransformatorer

● Distributionstransformatorer av amorfa legeringar

● Solcellstransformatorer

● Vindkraftstransformatorer

● Transformatorer för transformatorstationer i boxstil

Vårt företag grundades 2007 och har idag en 40 000 kvm verkstad och mer än 200 anställda. Våra produkter används i stor utsträckning inom ett brett spektrum av industrier som kraftproduktion och distribution, kolproduktion, metallurgi, olja och gas, kemikalier, byggverksamhet, hamnar, flygplatser, järnvägar och kommunal infrastruktur.

Vi tillverkar även relaterad utrustning såsom elskåp och kapslingar, ställverksboxar. För närvarande utökar vi vårt produktsortiment till andra kraftrelaterade områden som krympkopplingar, elkablar och tillhörande mekanisk utrustning etc. Vårt mål är att bygga en one-stop plattform för leverans av elektrisk utrustning och delar för vår globala kundbas.

Vi litar på vårt strikta kvalitetskontrollsystem för att leverera produkter av högsta kvalitet. Av våra 200 anställda är 46 ingenjörer. Vårt kvalitetssystem innehåller kvalifikationer för:

● Kinas nationella Transformers Quality Supervision Center

● ISO-9001:2008 Kvalitetsledningssystem

● ISO-14001:2004 Miljöledningssystem

● OHSMS18000 Health and Safety System

Våra patent:

Våra produktions- och kvalitetstestningsmöjligheter inkluderar:

● Automatisk folielindning

● Digital silikon stålplåt och slitsning

● Helautomatisk vakuumtorkugn och lacklinje

● HAEFLY partiell urladdning testare

● HAEFLY effektanalysator

● HAEFLY harmonisk analysator

Resultatet är en överlägsen produkt av hög effektivitet, lägre effektförlust och lågt brus för att maximera din infrastrukturinvestering.
