160kva torr transformator

SGOB 160kva torr transformator är en premium elektrisk enhet designad för ett brett spektrum av industriella, kommersiella och institutionella applikationer som kräver en pålitlig och effektiv strömförsörjning. Med en nominell effektkapacitet på 160 kilovolt-ampere (kva), representerar denna transformator höjdpunkten inom elteknik, och levererar exceptionell prestanda och tillförlitlighet även i de mest krävande miljöer.

Kärnfunktioner och fördelar:

Torrtypdesign:

SGOB 160kva torrtransformatorn använder ett gjutharts eller vakuumtrycksimpregnerat (VPI) isoleringssystem, vilket eliminerar risken för oljeläckor och bränder i samband med traditionella oljefyllda transformatorer. Denna torra design ökar säkerheten, minskar underhållskraven och möjliggör enklare installation i trånga utrymmen.

Hög effektivitet:

Transformatorn är konstruerad med avancerade material och konstruktionstekniker och uppnår höga effektivitetsnivåer, minimerar energiförluster och minskar driftskostnaderna. Detta bidrar till totala kostnadsbesparingar och miljömässig hållbarhet.

Hållbarhet och tillförlitlighet:

Byggd för att motstå extrema temperaturer, vibrationer och andra tuffa miljöförhållanden, säkerställer SGOB 160kva Dry Transformer långsiktig prestanda och tillförlitlighet. Dess robusta konstruktion och högkvalitativa komponenter säkerställer att den kan hantera varierande belastningar och anpassa sig till toppeffektbehov.

Anpassningsalternativ:

Transformatorn erbjuder en rad anpassningsalternativ, inklusive olika spänningsnivåer, in- och utgångsanslutningar och monteringskonfigurationer. Detta gör att slutanvändare kan skräddarsy transformatorn efter deras specifika krav, vilket förbättrar dess mångsidighet och användbarhet.

Efterlevnad och säkerhet:

SGOB 160kva torrtransformator följer internationella standarder och föreskrifter, vilket garanterar dess säkerhet och tillförlitlighet. Tillverkare genomför rigorösa test- och certifieringsprocesser för att verifiera transformatorns överensstämmelse med industristandarder, inklusive de som är relaterade till elektromagnetisk kompatibilitet (EMC), kortslutningsmotståndsförmåga och termisk prestanda.

Applikationer:

Industriell: Transformatorn är lämplig för användning i tillverkningsanläggningar, gruvdrift och andra tunga industriella miljöer, och ger en stabil strömförsörjning för maskiner, utrustning och styrsystem.

Kommersiell: Transformatorn är idealisk för kontorsbyggnader, butiker, sjukvårdsinrättningar och andra kommersiella anläggningar. Transformatorn stödjer driftbehoven hos olika apparater och system, vilket säkerställer produktivitet och kundnöjdhet.

Institutionell: Perfekt för utbildningsinstitutioner, statliga byggnader och andra offentliga anläggningar, transformatorn ger en pålitlig strömkälla för viktiga tjänster och infrastruktur.

Branschtrender och innovationer:

SGOB 160kva torrtransformatorindustrin utvecklas kontinuerligt, driven av framsteg inom teknik och materialvetenskap. Tillverkare investerar i forskning och utveckling för att förbättra transformatorns effektivitet, hållbarhet och säkerhetsfunktioner. Detta inkluderar användning av avancerade material, såsom amorfa metallkärnor och miljövänliga isoleringssystem, för att förbättra transformatorns termiska och elektriska prestanda.

Dessutom fokuserar branschen på integrering av smarta nät och Internet of Things (IoT)-tekniker för att möjliggöra fjärrövervakning, diagnostik och förutsägande underhåll. Dessa innovationer förbättrar transformatorns driftseffektivitet, minskar stilleståndstiden och förlänger dess livslängd.

PRODUKTFUNKTIONER

Den gjutna epoxihartsen 160kva torrtransformator tillverkad av Shanghai Industrial Transformer Co., Ltd. är utvecklad och designad i samarbete med Shenyang Transformer Research Institute genom att introducera avancerad utländsk teknologi. Produkttillförlitlighetsindexet har nått den internationella avancerade nivån.

SGOB 160kva Dry Transformator är säker, flamskyddad och brandsäker, föroreningsfri och kan installeras direkt i lastcentret. Den är underhållsfri, lätt att installera, har låg omfattande driftskostnad, låg förlust, bra fuktsäker prestanda, kan fungera normalt vid 100 % luftfuktighet och kan tas i drift utan förtorkning efter avstängning. Den har låg partiell urladdning, lågt ljud, stark värmeavledningsfunktion och kan arbeta med 150 % märklast under forcerad luftkylning.

SGOB 160kva Dry Transformer används nu i stor utsträckning i höghus, kommersiella centra, flygplatser, stationer, hamnar, tunnelbanor, fabriker, underjordiska distributionsstationer, offshore oljeborrplattformar, kraftverk och andra platser med tuffa miljöer och användningsförhållanden.

Huvudmaterial och funktioner

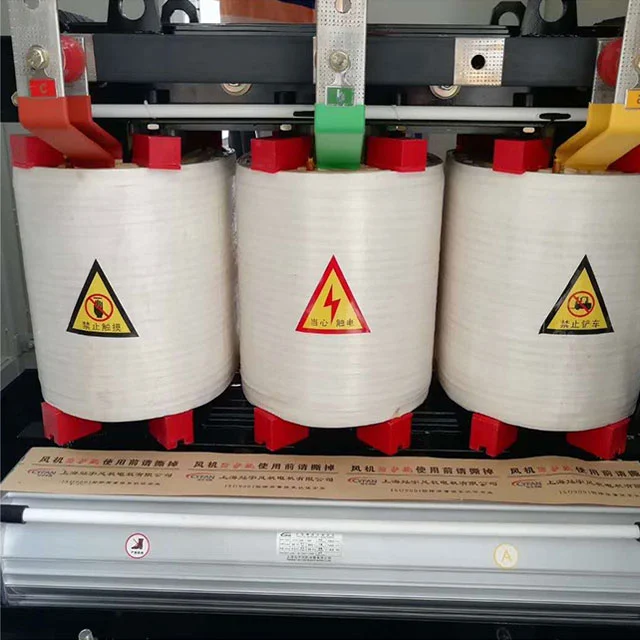

Spolen använder F-klass isolerad koppartråd som ledare och glasfiber och epoxiharts kompositmaterial som isolering. Dess expansionskoefficient är nära kopparledarens och har god slaghållfasthet, temperaturförändringsmotstånd och sprickmotstånd. Alla komponenter i glasfiber och epoxiharts är självsläckande och kommer inte att fortsätta brinna. Samtidigt gjuts högspänningsspolen med epoxiharts under 1 mbar vakuumtillstånd, och det finns inga bubblor inuti spolen, vilket säkerställer att den partiella urladdningen av spolen är liten. Samtidigt reduceras förlusten av transformatorn effektivt.

Transformatorns järnkärna är gjord av 30EH120-serien av högpermeabilitet kallvalsad kiselstål med ordnad kornorientering importerad från Nippon Steel, Japan, med 45° helfasade fogar och fyra nivåer steg-för-steg stapling. Ytan på järnkärnan är tätad med isolerande hartsfärg för att förhindra fukt och rost, och de två klämmorna och fästelementen har korrosionsskyddande lager. Hela järnkärnan antar en icke-staplad järnok och ståldragplåtstruktur, vilket effektivt minskar tomgångsförlust, tomgångsström och järnkärnans ljud.

För lågspännings- och högströmspolar är kortslutningsspänningen stor när kortslutning inträffar, och antalet lågspänningsvarv är litet. Ju större lågspänningsströmmen är, desto mer framträdande blir problemet med instabila amperevarv när trådlindningstypen används. Värmeavledningsproblemet måste också beaktas. Vid denna tidpunkt kan användningen av folielindning för lågspänning bättre lösa ovanstående problem. Först och främst har folieprodukter inte axiella varv och axiella lindningsspiralvinklar. Amperevarven för hög- och lågspänningslindningar är balanserade, och transformatorns axiella spänning är liten när kortslutning uppstår. För det andra, på grund av sin tunna isolering, kan flerskiktiga luftkanaler ställas in efter behag i processen, och värmeavledningsproblemet är också bättre löst. Den interna svetsningen av spolen antar xenonskyddssvetsning på den helautomatiska folielindningsmaskinen, som har hög precision, låg svetsmotstånd och ingen extern svetsprocess. DMD-isolering används mellan lindningsskikten och ändarna tätas och härdas med harts efter lindningen.

Den toppblåsande kylfläkten med tvärflöde antas, som har egenskaperna för lågt ljud, högt vindtryck, vackert utseende, etc., och förbättrar transformatorns överbelastningskapacitet. Temperaturkontrollen antar en intelligent temperaturregulator för att förbättra säkerheten och tillförlitligheten för transformatordriften.

PRODUKTBESKRIVNING

Epoxihartsisolerad torrtypstransformator är mycket säker produkt. Den kan installeras direkt i lastcentret. Den fungerar bra i miljön med 100 % fuktighet utan förtorkning. Det har använts i stor utsträckning inom konstruktionsområdet, kommersiellt centrum, flygplats, station, hamn, tunnelbana, fabrik, underjordisk kraftdistributionsstation, offshore oljeborrplattform, kraftverk etc.

PRODUKTFUNKTIONER

● Brandsäker

● Fuktbeständighet

● Enkelt underhåll och installation

● Fungerar bra under tuffa miljöförhållanden

● Icke-förorenande produkt

● Låg förlust under den omfattande driften

PARAMETRAR

FÖRETAGSPROFIL

Shanghai Industry Transformers Co., Ltd (SGOB) är en komplett leverantör av elektrisk distributionsutrustning. Våra produkter inkluderar:

● Oljenedsänkta transformatorer

● 35KV oljesänkta transformatorer

● Expoxihartsisolering torr-typ krafttransformatorer

● Distributionstransformatorer av amorfa legeringar

● Solcellstransformatorer

● Vindkraftstransformatorer

● Transformatorer för transformatorstationer i boxstil

Vårt företag grundades 2007 och har idag en 40 000 kvm verkstad och mer än 200 anställda. Våra produkter används i stor utsträckning inom ett brett spektrum av industrier som kraftproduktion och distribution, kolproduktion, metallurgi, olja och gas, kemikalier, byggverksamhet, hamnar, flygplatser, järnvägar och kommunal infrastruktur.

Vi tillverkar även relaterad utrustning såsom elskåp och kapslingar, ställverksboxar. För närvarande utökar vi vårt produktsortiment till andra kraftrelaterade områden som krympkopplingar, elkablar och tillhörande mekanisk utrustning etc. Vårt mål är att bygga en one-stop plattform för leverans av elektrisk utrustning och delar för vår globala kundbas.

Vi litar på vårt strikta kvalitetskontrollsystem för att leverera produkter av högsta kvalitet. Av våra 200 anställda är 46 ingenjörer. Vårt kvalitetssystem innehåller kvalifikationer för:

● Kinas nationella Transformers Quality Supervision Center

● ISO-9001:2008 Kvalitetsledningssystem

● ISO-14001:2004 Miljöledningssystem

● OHSMS18000 Health and Safety System

Våra patent:

Våra produktions- och kvalitetstestningsmöjligheter inkluderar:

● Automatisk folielindning

● Digital silikon stålplåt och slitsning

● Helautomatisk vakuumtorkugn och lacklinje

● HAEFLY partiell urladdning testare

● HAEFLY power analyzer

● HAEFLY harmonic analyzer

Resultatet är en överlägsen produkt av hög effektivitet, lägre effektförlust och lågt brus för att maximera din infrastrukturinvestering.
