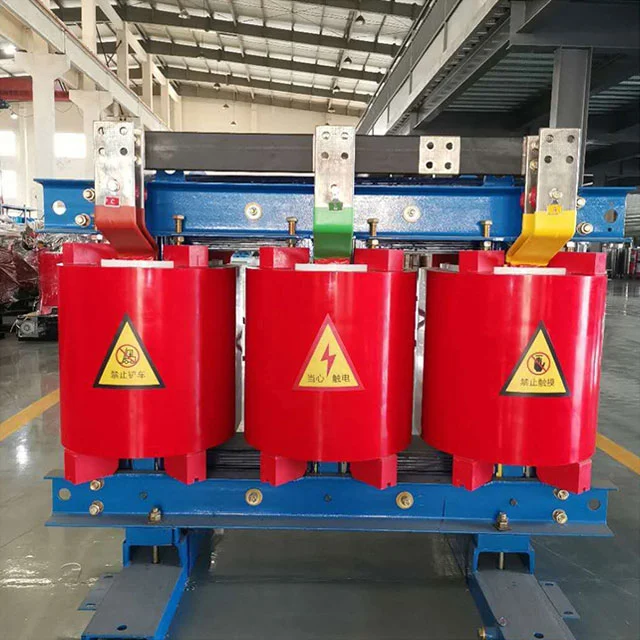

630 kVA trefas torrtyptransformator

Denna 630 kVA trefas torrtyptransformator från SGOB har 100% kopparlindningar, 5000V högspänning och 50Hz/60Hz frekvens. Det överensstämmer med IEC -standarder för användning i kraftverk, transformatorstationer etc. Klagsspänningar inkluderar 6 kV, 6,3 kV, 10kV, 10,5 kV och 11kV.  Anpassning för specifika krav finns tillgängligt. Kontakta oss för mer information.

Produktfunktioner:

1. Spolarna använder kopparledare med glasfiberkompositisolering, vakuumgjutet i epoxiharts för en bubbelfri, förseglad struktur.

2. Kärnan använder spannmålsorienterade kiselstålark med en trappad varvdesign för att minska hysteresförlusten.

3. Lågspänningssidan använder en folielindningsstruktur med automatisk argonbågsvetsning för enhetlig strömfördelning.

4. Ett intelligent temperaturkontrollsystem med en axiell fläkt reglerar kyleffektiviteten.

5. Det stämplade höljet har kylfenor för förbättrad konvektion och en korrosionsbeständig beläggning skyddar mot saltspray.

Produktionsprocess:

Efter lindning föreglas koppartråden med isolerande lack, sedan vakuumgjuten i epoxiharts för härdning. Kärnan är laserskuren och staplad, med hydrauliska klämmor som applicerar konstant tryck. Efter montering bakas kärnan och spolarna för att binda komponenterna. Partiell urladdningsskanning och harmonisk analys utförs före leverans, med data som laddas upp till molnet för spårbarhet.

Viktiga fördelar jämfört med oljeupptäckta transformatorer:

1. Oljeupptäckta transformatorer har risk för oljeläckage på grund av tätningsfel, vilket potentiellt kan orsaka markföroreningar och brandrisker; Den 630 kVA trefasen torrtyptransformator eliminerar brandfarliga medier, och hartset självförläppande i händelse av ett bågfel, vilket förhindrar sekundär skada. Oljeupptäckta transformatorer genererar brandfarliga gaser under överbelastningsförhållanden och kräver gasskyddssystem. Transformatorer av torrtyp övervakar direkt temperaturen på den hetaste punkten med inbäddade sensorer, vilket förbättrar hastigheten för tidig varning och svar.

2. I oljeupptäckta transformatorer påverkar förändringar i oljeviskositet vid låga temperaturer värmeavledningseffektivitet och höga temperaturer påskyndar isoleringsåldring; Den termiska expansionskoefficienten för epoxihartset i torrtyptransformatorer matchar den för kopparkonduktörer, vilket bibehåller mekanisk stabilitet under extrema temperaturvariationer. Oljeupptäckta transformatorer kräver periodisk oljekvalitet och fuktinnehållstest; Den helt förseglade strukturen för torrtyptransformatorer möjliggör drift i 100% fuktmiljöer, vilket eliminerar behovet av ytterligare skyddande kapslingar i marina miljöer med korrosion av saltspray.

3. Underhåll av oljeupptäckt transformator kräver specialiserad oljefiltreringsutrustning och avfallskostnader för oljeavfall; Oavsiktliga läckor resulterar i rensningskostnader för webbplatser; Transformatorer av torrtyp kräver endast tryckluftrengöring för ytdammansamling, utan förbrukningsbara ersättningskostnader. Avskaffande av oljeupptäckta transformatorer innebär förfaranden för farligt avfall; Material av torrtyp kan krossas, sorteras och återvinnas, vilket avsevärt ökar restvärdet. Oljedjuperade transformatorreparationer kräver oljeprövningsförfaranden; Torktyptransformatorer stöder modulär lindningsbyte, vilket minskar driftstopp.

Underhållsanteckningar

1. Använd inte en luftpistol med högt tryck direkt på kylflänsen under drift av en 630 kVA trefas torrtyptransformator för att undvika mikrosprickor i hartset.

2. Rengör damm från värmespridningskanalerna med en mjuk borste om de ackumuleras i mer än tre månader.

3. Kontrollera om saltkristallbildning på terminalerna i kustområden före monsonsäsongen.

4. Utför isoleringstest av inter-sväng efter en plötslig kortslutning.

5. Tätning och förvara i en torr miljö under långvarig lagring; Håll en konstant temperatur och fuktighet i 48 timmar innan du startar om.

Är överbelastningskapaciteten lägre än för oljeupptäckt transformatorer?

De harts-inkapslade lindningarna har en högre termisk kapacitet, och under tvångsluftkylning är den kontinuerliga överbelastningstiden faktiskt längre än för oljeupptäckta transformatorer; Isoleringshastigheten efter en plötslig kortslutning är också snabbare.

Produktparametrar
