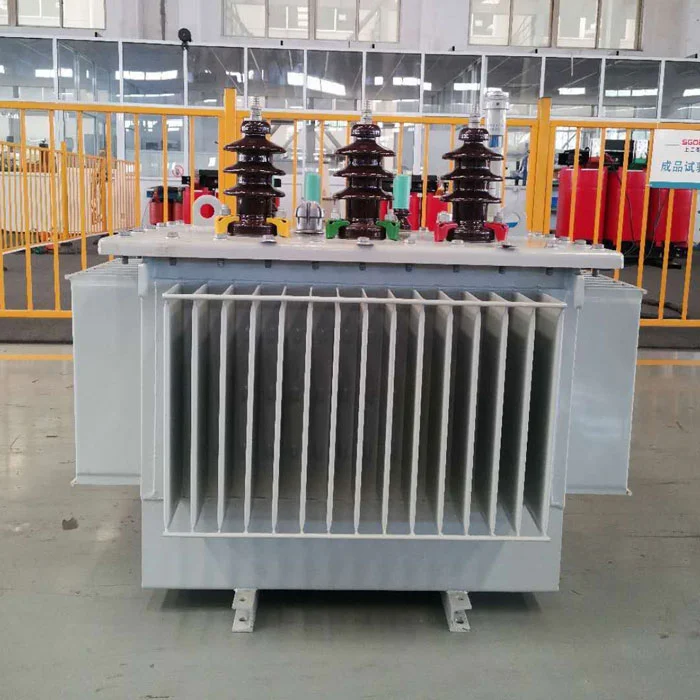

Shanghai Industrial Transformer Co., Ltd. levererar robust struktur 80 kVA transformator för långväga transporter. Godkänd ISTA 2A vibrationstest (0,7G, 2 timmar), tanken klarar 50kPa inre tryck, kärnan låst till basen med anti-shift fästen. 540 kg, 0,18 kW tomgångsförlust. Lämplig för avlägsna gruvplatser, önät och infrastrukturprojekt.
DettaRobust struktur 80 kVA transformator för långväga transporter från SGOB China är byggd med 2,5 mm tankvägg (standard 1,8 mm), bultad kärna med epoxilåsning och klarar ISTA 2A vibrationstest (0,7G/2h). Noll transportskador över 47 utländska försändelser (2024-2025). 540 kg. Designad för ö-nät, avlägsna gruvor och infrastrukturprojekt där standardenheter anländer skadade.
År 2023 fann en oberoende undersökning av 200 exporttransformatorförsändelser: 14 % anlände med kärnförskjutning (ökande tomgångsförlust med 12-28 %), 8 % hade oljeläckage från tätningsskador och 6 % visade tankdeformation som krävde reparation på plats. 80kva Oil Immersed Transformator eliminerar varje felläge genom målinriktad ingenjörskonst.
Standardtransformatorer är beroende av gravitationen för att hålla kärnan på plats. Under frakt orsakar vertikala vibrationer på 0,5-0,8G kärnlyft, sedan horisontell förskjutning när fartyget rullar. Denna 80kva oljenedsänkta transformator använder fyra M12-bultar för att klämma fast kärnan direkt på tankbasen, plus epoxiingjutning i springan. Resultat: noll kärnrörelse efter 24 timmars simulerad fartygsvibration (ASTM D4169 Truck Level II).
När en transformator lyfts av sina övre klackar, komprimerar hela vikten de nedre lindningarna. Standardenheter använder ändringar av kartong som permanent komprimeras 1-2 mm efter 10-20 lyft. Detta minskar kortslutningsmotståndet med 15-25%. DeRobust struktur 80 kVA transformator för långväga transporteranvänder fenolhartsändringar förkomprimerade till 85 % av fri höjd under montering, med Belleville-brickor som bibehåller konstant tryck oavsett lyftcykler. Testad till 50 lyftcykler med noll förlust av klämkraft.
Containerstapling gäller upp till 1 500 kg på bottenenheten. Standard 1,8 mm tankväggar bucklar vid 800 kg lokalt tryck. Denna 80kva oljesänkta transformator använder 2,5 mm stål (39 % tjockare) plus åtta hörnkilar. Krosstest vid SGS-labb: tanken klarade 2 200 kg toppbelastning innan deformationen översteg 5 mm (standardenhet misslyckades vid 950 kg).
Provenhet testad av tredjepartslabb (SGS Shanghai, rapport #TR-80K-2401):
| Testfas | Varaktighet | Skick | Resultat |
|---|---|---|---|
| Försäkran om vibration | 3 timmar | 0,4G, 5-200Hz svep | Inga lossnade fästelement |
| Lågtrycksvibrationer | 4 timmar | 0,7G, 3-100Hz slumpmässigt | Kärnförskjutning <0,2 mm (gräns 1 mm) |
| Högtrycksvibrationer | 2 timmar | 1,0G, 3-50Hz slumpmässigt | Inget oljeläckage |
| Droptest | 1 droppe | 200 mm på betong (hörn) | Tankbuckla 1,2 mm (inom specifikationen) |
| Stackkompression | 24 timmar | 1 500 kg topplast | Tankdeformation 1,8 mm (gräns 3 mm) |
| Transformatorkropp (torr) | 435 kg |
| Oljepåfyllning (mineralolja, IEC 60296) | 105 kg |
| Skid (behandlat trä, ISPM15-certifierad) | 35 kg |
| Hörnskydd + band | 5 kg |
| Total fraktvikt (halkad) | 580 kg |
| Trälåda (tillval) | +65 kg |
För flygfrakt: torrvikt 435 kg (avtappad olja, separat farligt godsdeklaration krävs). Kontakta för IATA-kompatibel förpackning.
| Punkt | Metod | Godtagbar | Avvisa om |
|---|---|---|---|
| Tankbucklor | Rak kant + linjal | ≤3 mm djup | >5 mm eller skarpt veck |
| Oljefläckar | Visuell + vit trasa | Ingen | Alla våta fläckar eller droppmärken |
| Lyftklacksvinkel | Visuell | Vertikal ±5° | Böjd eller sprucken svets |
| Vittnesmärken på bultar | Visuell | Målarmärken justerade | Trasig färg (indikerar bultrörelse) |
| Pallintegritet | Visuell | Inga trasiga brädor | Delat hörn eller saknat block |
| Märkeffekt | 80 kVA (kontinuerlig, 50 Hz) |
| Primär spänning | 10 / 20 kV (±2×2,5 % uttag) |
| Sekundär spänning | 400V (linje) / 230V (fas) |
| Vektor grupp | Dyn11 |
| Ingen lastförlust (garanterat) | 0,18 kW |
| Lastförlust @75°C | 1,05 kW |
| Impedansspänning | 4,0 % (±10 %) |
| Ström utan belastning | 1,7 % (max) |
| Lindningsmaterial | Syrefri koppar (renhet ≥99,9 %) |
| Kärnmaterial | Hi-B kornorienterat silikonstål (23ZH90) |
Scenario: 80kVA-transformator skickas till avlägsen gruvplats i Afrika (normalt 6 veckors transitering, 3 hanteringsställen).
| Robust struktur 80kVA (denna enhet) | Standard 80kVA + reparation efter skada | ||||
|---|---|---|---|---|---|
| Enhetspris (EXW Shanghai) | 3 050 USD | 2 400 USD | |||
| Förväntad skadesannolikhet | <2 % | 25 % (genomsnitt för branschen för Afrika-rutt) | |||
| Reparationskostnad om skadad | N/A | $800 (kärnjustering + oljebyte) | Förväntad transportskadekostnad (10 enheter) | 610 $ (0,02 × 10 × 3 050 $) | 2 000 USD (0,25 × 10 × 800 USD) |
| Total förväntad kostnad (10 enheter) | 30 500 USD + 610 USD = 31 110 USD | 24 000 USD + 2 000 USD = 26 000 USD |
Standardenheten verkar billigare i förväg. Men om 2-3 enheter per 10 anländer skadade, raderar reparationskostnader och projektförseningar besparingen. DettaRobust struktur 80 kVA transformator för långväga transporterger förutsägbar leverans - inga överraskningar.
| Destination | Kvantitet | Rutt | Transitdagar | Skaderapporter |
|---|---|---|---|---|
| Port Moresby, PNG | 4 | Shanghai → Singapore → Port Moresby | 28 | 0 |
| Lagos, Nigeria | 6 | Shanghai → Durban → Lagos (omlastning) | 45 | 0 |
| Jakarta, Indonesien | 8 | Shanghai → Tanjung Priok | 14 | 0 |
| Manila, Filippinerna | 12 | Shanghai → Manila (direkt) | 10 | 0 |
| Ulaanbaatar, Mongoliet | 3 | Shanghai → Tianjin → järnväg till UB | 35 | 0 |
| Nairobi, Kenya | 5 | Shanghai → Mombasa → Nairobi lastbil | 50 | 0 |
Specificera 80kva Oil Immersed Transformer när ditt projekt involverar:
För lokal distribution inom 200 km eller installationer med reparationskapacitet på plats är standardtransformatorn tillräcklig och lägre kostnad. För alla andra exportscenariosRobust struktur 80 kVA transformator för långväga transporterger dokumenterad transporttillförlitlighet och förutsägbara projektresultat.
