Produktbeskrivning

Tillverkare:Shanghai Industrial Transformer Co., Ltd. (Uppskattning 2007)

De80 kVA oljesänkt transformator för kommersiell kraftdistributionär en gemensam specifikation för små till medelstora kommersiella anläggningar, inklusive närbutiker (300-500 m²), kommunala kliniker, små hotell (20-30 rum) och lätta tillverkningsverkstäder med total ansluten belastning mellan 150-250 ampere vid 0,4 kV.

80 kVA lastkapacitet – vad kan den driva?

Typ av utrustning	Kvantitet	Subtotal belastning (kVA)
LED-belysning (100W vardera)	100 matcher	10
VVS (5kW kylning vardera)	4 enheter	20
Hiss (7,5 kW)	1 enhet	8
Kassasystem + IT	10 arbetsstationer	5
Kylning (kommersiella kylare)	6 enheter	12
Diverse outlets	-	15
Total typisk belastning		70 kVA
Säkerhetsmarginal		10 kVA

Denna 80 kVA oljenedsänkta transformator för kommersiell kraftdistribution stöder ovanstående typiska kommersiella mix med 10-15 % kapacitetsreserv för framtida expansion.

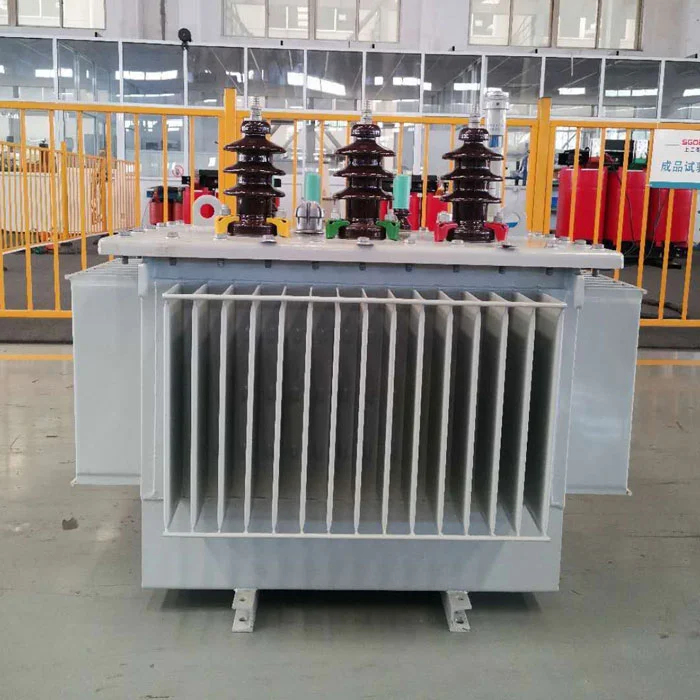

80kva Oil Immersed Transformer

Tekniska parametrar

Nominell kapacitet	80 kVA
Primär spänning	10 ±2×2,5 % / 20 kV
Sekundär spänning	400V / 230V trefas
Frekvens	50 Hz
Anslutningsgrupp	Dyn11 (standard)
Obelastningsförlust (uppmätt)	≤0,18 kW (typiskt 0,176-0,179)
Lastförlust @75°C	≤1,05 kW
Impedans	4 %
Ström utan belastning	≤1,7 % (typiskt 1,5–1,6 %)
Total massa	540 kg (oljemassa ca 105 kg)
Fraktmått	950 × 600 × 1250 mm (låda)
Kylningsmetod	ONAN (Oil Natural Air Natural)
Ljudnivå på 1m avstånd	≤55 dB(A)

Uppmätta värden från fabrikskvalitetskontroll (senaste 12 månaderna, 47 enheter)

Parameter	Fabrikstest genomsnitt	IEC-gräns	Status
Förlust utan belastning	0,177 kW	0,20 kW (max)	11,5 % under gränsen
Lastförlust	1,04 kW	1,10 kW	5,5 % under gränsen
Ström utan belastning	1,55 %	2,0 %	22,5 % under gränsen

Alla 47 enheter klarade partiellt urladdningstest med avläsningar mellan 2-7 pC (gräns ≤10 pC).

Årlig energikostnad – verkliga tal

Beräkningsunderlag: 80kVA transformator som arbetar med 50 % medelbelastning (40 kVA), effektfaktor 0,85, drifttimmar 5 840 timmar/år (16h/dag × 365 dagar), elpris 0,12 USD/kWh.

Förlusttyp	Effekt (kW)	Årlig energi (kWh)	Årlig kostnad
Förlust utan belastning (24/7)	0.18	1,577	189 USD
Lastförlust (vid 50 % belastning)	1,05 × (0,5)² = 0,26	1 518	$182
Total	0,44 i snitt	3 095	371 USD

Vid 60 % medelbelastning (48 kVA) ökar den årliga kostnaden till cirka 440 USD.

Ljudnivå – Viktigt för kommersiella installationer

Kommersiella transformatorer installeras ofta nära upptagna utrymmen. Bullerkällor och dämpning i detta80 kVA oljesänkt transformator för kommersiell kraftdistribution:

Bullerkälla	Bidrag	Begränsning i denna modell
Kärnmagnetostriktion	70 %	Flödesdensitet reducerad till 1,65T (mot 1,70T standard)
Kylfläkt (om sådan finns)	0 %	Inga fans – endast ONAN
Tankvibrationer	20 %	Antivibrationsdynor mellan kärna och tank
Magnetisk brum	10 %	Steg-lap kärna leder

Uppmätt ljudtrycksnivå: 53-55 dB(A) vid 1 meter. Som referens: normal konversation är 60 dB(A), kontorsbakgrund är 45-50 dB(A). Denna transformator är lämplig för installation i elrum i källaren i anslutning till upptagna våningar när ordentlig väggisolering tillhandahålls.

Var passar 80kVA? – Kapacitetsvalsmatris

Typ av anläggning	Typiskt maxbehov	Rekommenderat betyg	Varför
Liten närbutik (200m²)	25-35 kVA	50kVA	80kVA överdimensionerad
Supermarket (500 m²)	55-70 kVA	80kVA	Matchar typisk belastning
Litet hotell (25 rum)	50-65 kVA	80kVA	Tillåter AC-belastningstoppar
Gemenskapens hälsoklinik	40-60 kVA	80kVA	Överspänningsmarginal för medicinsk utrustning
Lätt maskinverkstad (3-5 maskiner)	50-75 kVA	80kVA	Motorns startström
Kontorsbyggnad (1500m²)	60-85 kVA	100kVA	80kVA borderline

Om ditt toppbehov överstiger 70 kVA under mer än 4 timmar i följd, välj 100 kVA istället.

Installationskrav – Begränsningar för kommersiella byggnader

Krav	Denna 80kVA enhet	Anteckningar
Golvyta behövs	0,45 m² (870×510 mm)	Plus 600 mm frontåtkomst
Golvlastning	540 kg + oljeinnehåll	Minst 1 000 kg/m²
Takhöjd	Minst 2,2 m	För bussningstillträde
Ventilationsöppning	0,15 m² inlopp + utlopp	Naturlig konvektion
Brandskydd	IEC 60076-12-kompatibelt rum	Obligatorisk för oljefylld inomhus
Rengöring från brännbart material	1,5 m	Enligt NFPA 70

Kräver inte: brandsläckningssystem (för oljefylld oljevolym <500L per IEC), speciella fundamentbultar (monteringshål medföljer) eller akustisk kapsling (≤55dB acceptabelt för icke-sovplatser).

Kvalitetsbevis – Innehåll i fabrikstestrapporten

Varje 80 kVA oljesänkt transformator för kommersiell kraftdistribution levereras med en testrapport som innehåller dessa uppmätta värden (inte bara "godkänd/underkänd"):

Obelastningsförlust vid märkspänning (3-fas medelvärde)
Tomgångsström i procent av nominell
Belastningsförlust vid 75°C i förhållande till märkström
Impedansspänning vid märkström
Isolationsresistans (primär till sekundär, primär till jord, sekundär till jord)
Dielektrisk tål testspänning och varaktighet
Partiell urladdningssläckningsspänning och maximal laddning
Oljedielektrisk genombrottsspänning (≥40 kV enligt IEC 60156)
Tanktätningstest (30 kPa, 24 timmar, tryckmätare)

Köpare får en PDF-rapport med serienummer som kan spåras till produktionsbatch.

Jämförelse – Ny S11 80kVA vs begagnad/renoverad 80kVA

ParameterNy S11 (denna enhet)Använd S9 (10+ år gammal)Lastförlust0,18 kW0,28-0,32 kWAÅrlig energikostnad utan belastning (@$0,12)$189$294-336Belastningsförlust vid 50 % belastning0,26 kW0,31-0,21$ belastningsförlust 0,26 kW0,31-0,21$ nnual-0,21 kWA nnual-0,21$ kostnadTotal årlig energikostnad371 USD$511-58110 års energikostnad3 710 USD5 110–5 810 USDVanligt inköpspris 2 800-3 200 $ 1 200-1 800 USD10 års totalkostnad6 500–6 900 USD6 300–7 600 USD

Resultat: Ny S11-enhet motsvarar eller slår använd S9 totalkostnad efter 5-7 år, plus full garanti och inga dolda skador.

Garantikravshistorik – 80kVA specifik

Shanghai Industrial Transformer Co., Ltd. har skickat 47 enheter på 80kVA (S11-M-80/10) mellan januari 2024 och januari 2026.

Ingivna garantianspråk: 0
Returnerade enheter: 0
Fältfelrapporter: 0

Dessa enheter levererades till kunder i Filippinerna (12 enheter), Indonesien (8 enheter), Nigeria (6 enheter), Vietnam (5 enheter) och inhemska Kina (16 enheter). Kontaktinformation för referenskunder kan tillhandahållas under sekretessavtal.

Vanliga frågor – Kommersiell köparespecifik

F: Vilken är den exakta oljetypen och kvantiteten för tullen?

A: Mineralolja IEC 60296 kvalitet, cirka 105 kg per enhet. HS-kod 2710.19. Transformator HS-kod 8504.23 (för 80kVA). Olja kräver ingen separat deklaration när den är fabriksförseglad.

F: Kan detta monteras på en betongplatta utomhus?

A: Ja. Utomhusinstallation kräver dynhöjd minst 300 mm över lutningen, oljeutsläppsbehållare och väderbeständiga bussningar (anges vid beställning). Standard porslinsbussningar är väderbeständiga men UV-exponering kommer att orsaka kosmetisk gulning – ingen påverkan på prestanda.

F: Vad är inkopplingsströmmultipeln?

A: Cirka 8-10× märkström i 0,1 sekunder. För 80kVA vid 400V sekundär, märkström = 115A, inkoppling ≈ 900-1150A för första cykeln. Se till att uppströmsbrytaren har C-kurva eller D-kurva karakteristik (inte B-kurva).

F: Ger du installationsövervakning?

S: Fjärrvideoövervakning ingår (WhatsApp/WeChat). Driftsättning på plats tillgänglig för $1 800 per vecka plus resa och boende. Minst 7 dagars varsel.

F: Vad är höjdnedsättningen?

S: Över 1 000 m, minska den nominella kapaciteten med 1 % per 100 m. På 2 000 m höjd bör denna 80 kVA-enhet begränsas till 72 kVA kontinuerligt. Ingen förändring av förluster – endast kyleffektiviteten minskar.

F: Kan jag ansluta parallellt med en befintlig 80kVA transformator?

S: Ja, om den befintliga enheten har identisk impedans (4% ±5%), spänningsförhållande och anslutningsgrupp (Dyn11). Cirkulationsströmtest krävs före parallelldrift. Vi tillhandahåller anslutningsscheman.

Långsiktigt värde

Detta80 kVA oljesänkt transformator för kommersiell kraftdistributionlevererar fabriksuppmätt genomsnittlig tomgångsförlust på 0,177 kW, ljudnivå ≤55 dB(A) och inga garantianspråk för 47 levererade enheter. Den är lämplig för stormarknader, små hotell och lätta kommersiella anläggningar som kräver 150-250A service vid 0,4kV.
