En viktig del av elektriska system,torra transformatoreranvänds flitigt i kommersiella, bostäder och industriella miljöer. Torra transformatorer kräver inte isolerande olja för att kyla dess delar som oljefyllda transformatorer gör. För att säkerställa säker och effektiv funktion förlitar de sig istället på alternativa tekniker för värmeavledning. Här undersöker vi värmeavledningshanteringen av torra transformatorer.
1. Luftkylningsmekanism
Den primära metoden för värmeavledning i torra transformatorer är luftkylning. Transformatorns lindningar och kärna är designade med material och strukturer som tillåter naturlig luft att strömma fritt runt dem. Denna luft absorberar värmen som genereras under drift och transporterar bort den, vilket bibehåller en optimal temperatur i transformatorn.
a. Naturlig ventilation
I många fall placeras torra transformatorer i ventilerade kapslingar eller öppna ytor där naturligt luftflöde underlättar värmeavledning. Transformatorns design inkluderar ofta öppningar eller kanaler som maximerar exponeringen för luft.
b. Tvingad luftkylning
För större eller hög kapacitettorra transformatorerforcerad luftkylning kan användas. Fläktar eller fläktar installeras för att öka luftflödet runt transformatorkomponenterna, vilket förbättrar värmeavledningen och säkerställer konsekvent kylning under tung belastning.
2. Isoleringsmaterial
Torra transformatorer använder isoleringsmaterial högtemperatur såsom epoxiharts eller gjutningsharts för att omsluta lindningarna. Dessa material är utmärkta värmeledare och tål höga temperaturer utan nedbrytning. Genom att sprida värme bort från lindningarna förhindrar de överhettning och säkerställer transformatorns livslängd.
3. Termisk design av komponenter
Kärnan och spolmonteringen i en torr transformator är utformad för att minimera värmeproduktionen och maximera spridningen. Laminerade kärnor minskar energiförluster (kända som kärnförluster), som är en betydande värmekälla. Dessutom är lindningarna strategiskt fördelade för att möjliggöra bättre luftflöde och minimera hotspots.
4. Användning av värmebeständiga beläggningar
Lindningarna i torra transformatorer är ofta belagda med värmebeständiga lack eller färger. Dessa beläggningar ger inte bara isolering utan förbättrar också värmeavledningen genom att underlätta överföringen av värme till den omgivande luften.
5. Externa kylsystem
I miljöer där naturlig eller tvingad luftkylning är otillräcklig kan ytterligare externa kylsystem användas. Dessa inkluderar luftkonditioneringsenheter eller värmeväxlare som reglerar omgivningstemperaturen runt transformatorn, vilket förhindrar överhettning även under extrema förhållanden.
Fördelar med kylsystem för torra transformatorer
- Säkerhet för miljön: Torra transformatorer är säkrare att köra och mindre benägna att läcka eller spilla olja eftersom de inte använder den.
Minskat underhåll: Jämfört med oljebaserad kylning kräver luftkylningssystem mindre underhåll, vilket sänker driftskostnaderna.
Brandsäkerhet: Sannolikheten för brandrisker minskas mycket när det inte finns någon brandfarlig olja närvarande.
Avslutningsvis
Torra transformatorer använder en blandning av termisk design, överlägsna isoleringsmaterial och luftkylning för att avleda värme. Dessa lösningar garanterar effektiv funktion samtidigt som de minskar underhållsbehoven och deras negativa effekter på miljön. Att veta hur torra transformatorer hanterar värme framhäver deras pålitlighet och användbarhet för en rad olika situationer, särskilt i stads- och industrimiljöer där effektivitet och säkerhet är avgörande.

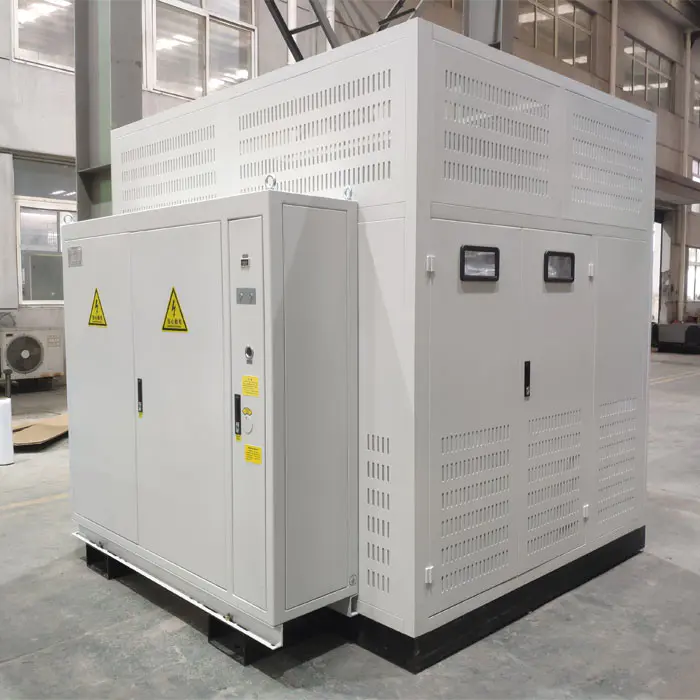

SCORTorr transformator, en banbrytande elektrisk transformator utformad för moderna kraftdistributionssystem där tillförlitlighet, effektivitet och säkerhet är av största vikt. Till skillnad från oljeupptagna transformatorer använder torra transformatorer luft eller ett epoxihartsbaserat isoleringssystem, vilket eliminerar behovet av att isolera olja och erbjuda en rad fördelar. Besök vår webbplats på www.sgobtransformer.com för att lära sig mer om våra produkter. För förfrågningar kan du nå oss på enquiry@sgobtransformer.com.
